UL2517高速拖鏈線纜
發布時間：2025-06-04 14:01:19來源：無錫勝維電氣編輯部

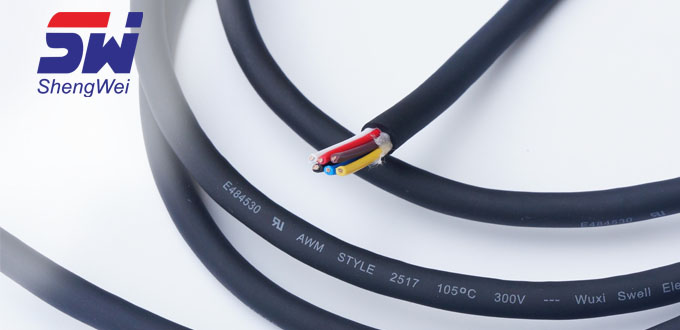

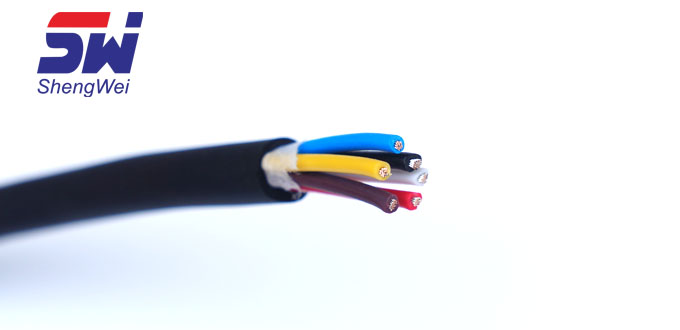

UL2517 高速拖鏈線纜
COMPUTER CABLE
額定溫度：105℃
額定電壓：300V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 28~18AWG 鍍錫或裸銅
絕緣：PVC 符合 ROHS、REACH 環保要求
鍍錫銅或裸銅編織
護套：PVC 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT1 阻燃測試
用途：用于一般電子、電器設備內部連接線
額定電壓：300V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 28~18AWG 鍍錫或裸銅
絕緣：PVC 符合 ROHS、REACH 環保要求
鍍錫銅或裸銅編織
護套：PVC 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT1 阻燃測試
用途：用于一般電子、電器設備內部連接線
| 導體 | 絕緣 | 屏蔽 SHIELD | 編織 | 護套 | 導體電阻 Conductor resistance | 耐壓強度 DIELECTRIC STRENGTH | |||||
| CONDUCTOR | INSULATION | BRAID | JACKET | 20℃ | |||||||
| 規格 | 構造Construction | 外徑 | 芯數 | 標稱厚度Nominal Thickness | 外徑 | 構造Construction | 構造Construction | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | VAC,1MIN |
| AWG | Diameter | （No.） | Diameter | Diameter | Tinned copper | ||||||
| 28 | 7/0.127 | 0.38 | 2 | 0.23 | 1.2 | AL/MYLAR | 16/5/0.10 | 0.76 | 4.5 | 239 | 2000 |
| 3 | 1.2 | 16/5/0.10 | 4.7 | ||||||||
| 4 | 1.2 | 16/6/0.10 | 5 | ||||||||
| 5 | 1.2 | 16/6/0.10 | 5.4 | ||||||||
| 26 | 7/0.16 | 0.48 | 2 | 0.23 | 1.3 | AL/MYLAR | 16/6/0.10 | 0.76 | 4.8 | 150 | 2000 |
