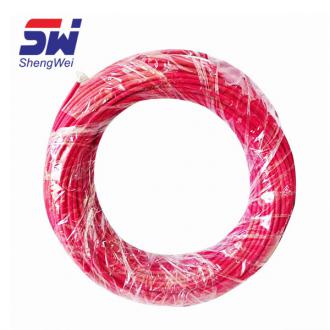

UL3386 無鹵交聯線
HALOGEN FREE CROSSLINKED WIRE
額定溫度：105℃
額定電壓：600V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 32~4/0AWG 鍍錫或裸銅
絕緣：XLPE 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT2 阻燃測試
用途：用于一般電子、電器設備內部連接線
額定電壓：600V
參考標準：UL758,UL1581,CSA
導體使用單支或絞合 32~4/0AWG 鍍錫或裸銅
絕緣：XLPE 符合 ROHS、REACH 環保要求
阻燃：通過 VW-1、FT2 阻燃測試
用途：用于一般電子、電器設備內部連接線
| 導體 CONDUCTOR | 絕緣 INSULATION | 導體電阻 Conductor resistance | 耐壓強度 DIELECTRIC STRENGTH | ||||
| 20℃ | |||||||
| 規格 | 構造Construction | 外徑 | 標稱厚度Nominal Thickness | 外徑 | 鍍錫銅 | 裸銅 | VAC,1MIN |
| AWG | Diameter | Diameter | Tinned copper | Bare Copper | |||
| 18 | 41/0.16 | 1.18 | 0.76 | 2.8 | 23.2 | 21.8 | 2000 |
| 16 | 26/0.254 | 1.49 | 3.15 | 14.6 | 13.7 | 2000 | |
| 14 | 41/0.254 | 1.88 | 3.55 | 8.96 | 8.62 | 2000 | |
| 12 | 65/0.254 | 2.37 | 4.05 | 5.64 | 5.43 | 2000 | |
| 10 | 105/0.254 | 3.42 | 4.9 | 3.546 | 3.409 | 2000 | |
| 8 | 168/0.254 | 3.8 | 1.15 | 6.6 | 2.23 | 2.144 | 2000 |
| 6 | 266/0.254 | 4.78 | 1.52 | 8.5 | 1.403 | 1.348 | 2000 |
| 4 | 420/0.254 | 6.01 | 9.8 | 0.882 | 0.8481 | 2000 | |
| 2 | 668/0.254 | 7.58 | 11.6 | 0.5548 | 0.5335 | 2000 | |
| 1 | 836/0.254 | 9.5 | 2.04 | 13.7 | 0.4398 | 0.423 | 2500 |
| 1/0 | 1045/0.254 | 10.6 | 14.8 | 0.3487 | 0.3354 | 2500 | |
| 2/0 | 1330/0.254 | 12 | 16.2 | 0.2766 | 0.266 | 2500 | |
| 3/0 | 1672/0.254 | 13.45 | 17.6 | 0.2194 | 0.211 | 2500 | |
| 4/0 | 2109/0.254 | 14.85 | 19 | 0.1722 | 0.1673 | 2500 | |
